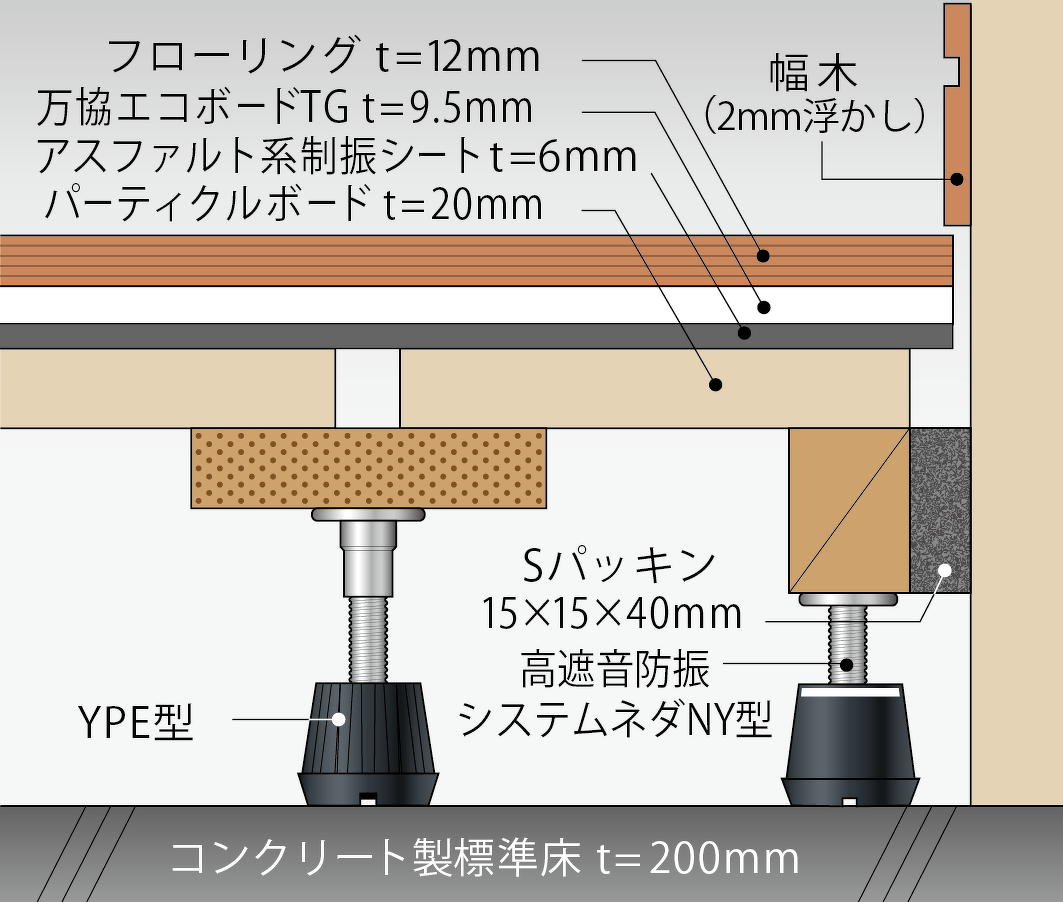

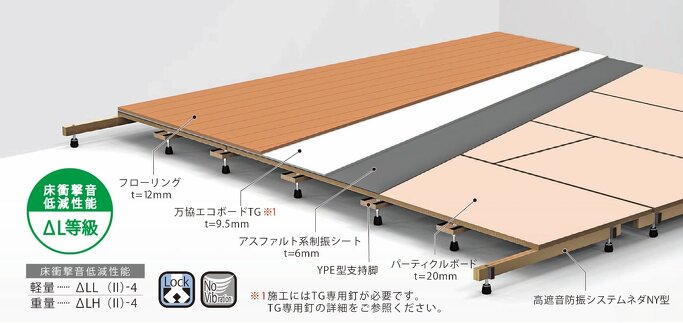

［制振材型］万協エコボードTGとアスファルト系制振シートを組み合せた、高剛性・高遮音の上位タイプ YPE-S6TGタイプ
製品ベネフィット
集合住宅
店舗・医療・福祉・公共施設
戸建住宅
文教・軽運動施設
体育館
オフィス
ウッドデッキ
着脱式支持脚
遮音性能を持つ居住空間にしたい
天井高を確保したい
仕上げ材の破損しにくくしたい
解体せずに補強をしたい
往来が多いフロアーの床上げをしたい
デッキフロアー用支持脚がほしい
ΔL等級
床衝撃音低減性能
【軽量】ΔLL（Ⅱ）-4
【重量】ΔLH（Ⅱ）-4
試験内容
- 試験機関/(一財)日本建築総合試験所
- 試験番号/第IVA-21-0055号
- 試験床板/RC製標準床厚200mm
- 試験体床高/150mm

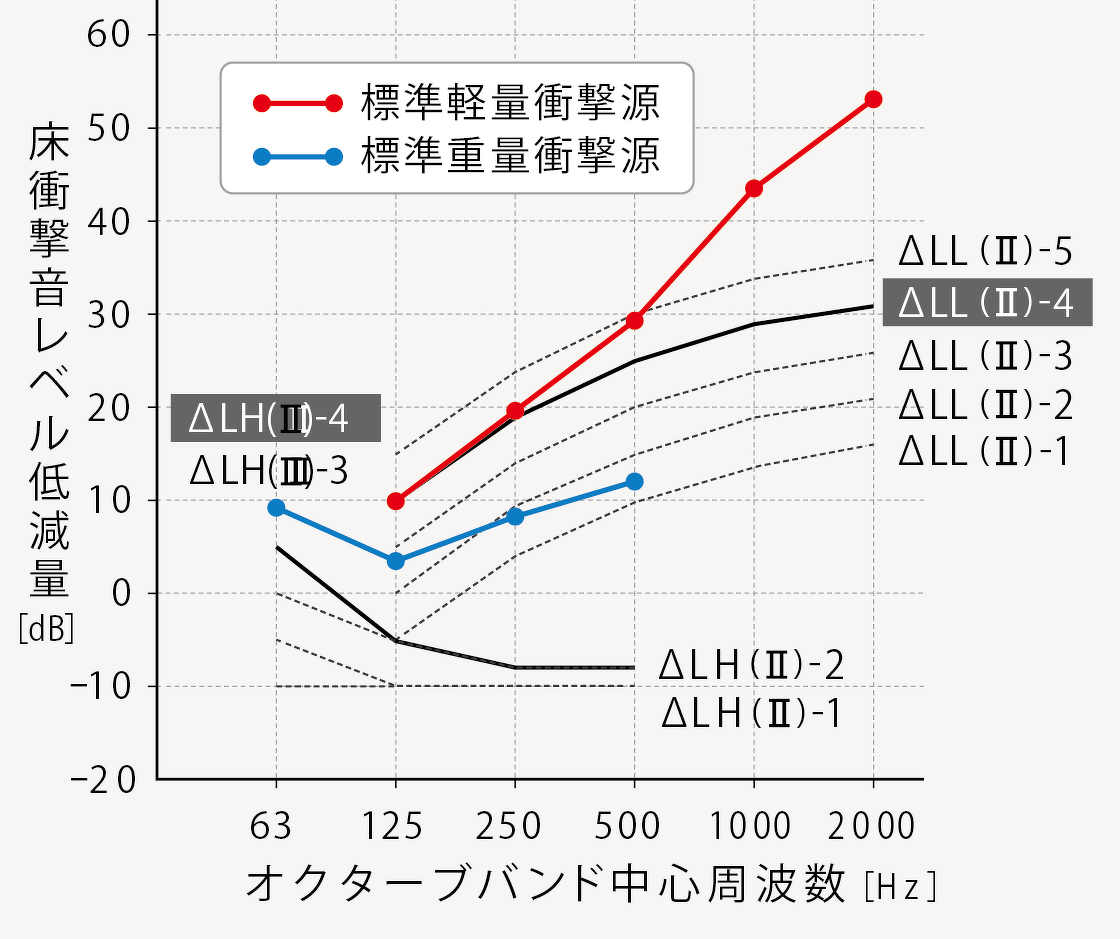

| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | - | 10.3 | 19.0 | 29.1 | 42.6 | 53.4 |
| 標準重量衝撃源［dB］ | 9.0 | 3.2 | 8.4 | 12.0 | - | - |
局部集中荷重（荷重100kg)
【床中央部】変位/3.1〜4.0mm
【床端部】変位/3.1mm
㎡当たりの自重(重量)約39.9kg/㎡
※床仕上げ高150mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。
