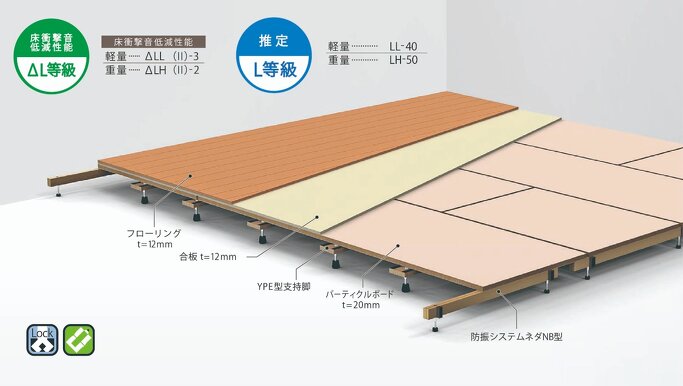

安全性と遮音性を併せ持った床下地タイプ YPE-Bタイプ

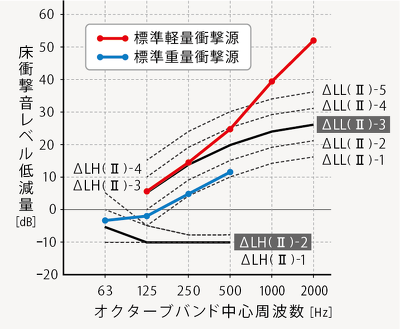

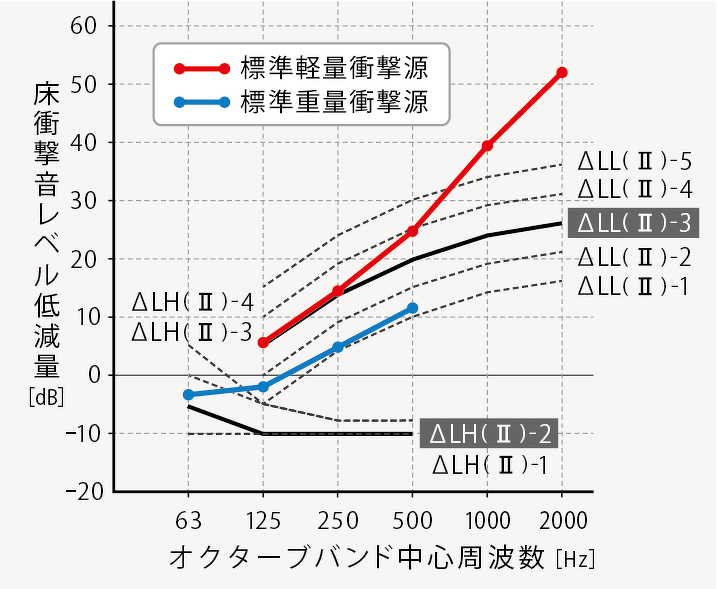

ΔL等級
床衝撃音低減性能
【軽量】ΔLL（Ⅱ）-3
【重量】ΔLH（Ⅱ）-2
試験内容
- 試験機関/(財)日本建築総合試験所
- 試験番号/IVA-09-0224

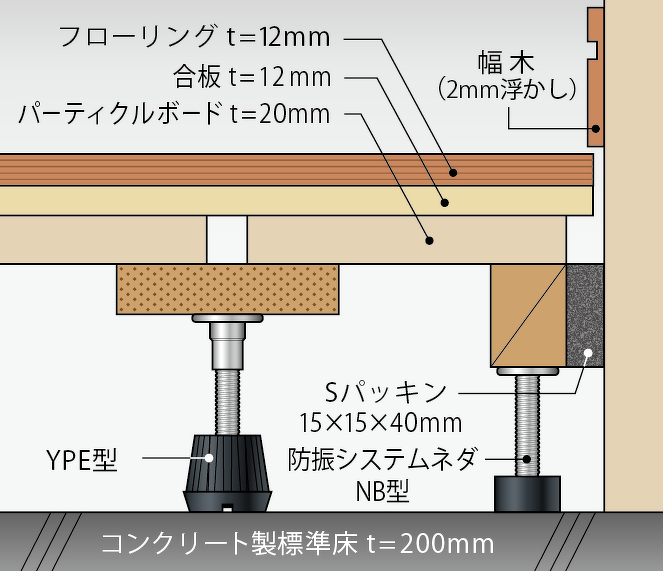

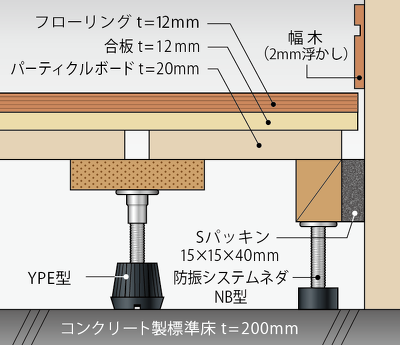

- 試験床板/RC製標準床厚200mm
- 試験体床高/130mm
| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | - | 5.6 | 14.4 | 24.6 | 39.3 | 52.1 |
| 標準重量衝撃源［dB］ | −3.7 | -2.3 | 4.9 | 11.4 | - | - |
局部集中荷重（荷重100kg)
【床中央部】変位/3.4〜3.9mm
【床端部】変位/2.1mm
㎡当たりの自重(重量)約23.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。

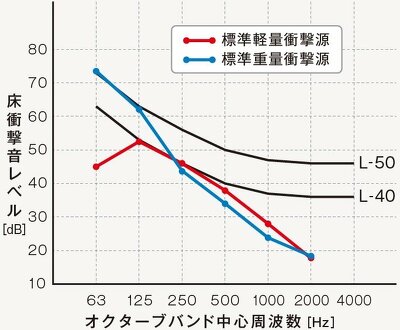

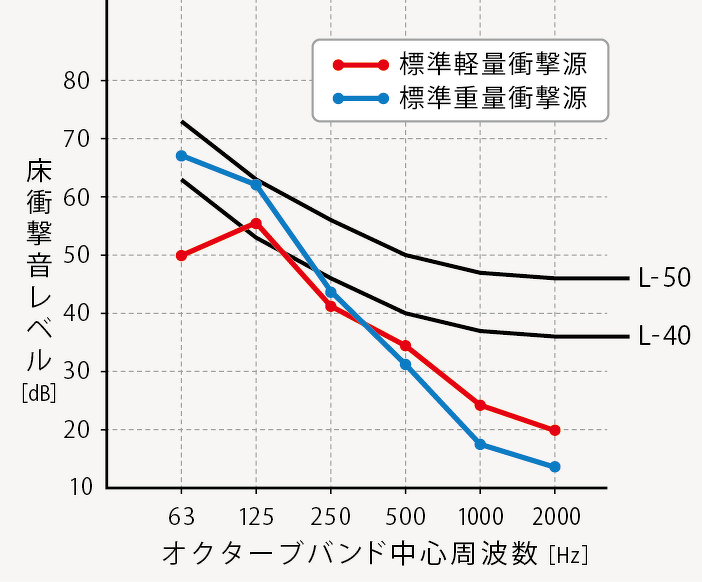

L等級
【軽量】LL-40
【重量】LH-50
試験内容
- 試験機関/泰成(株)実験室

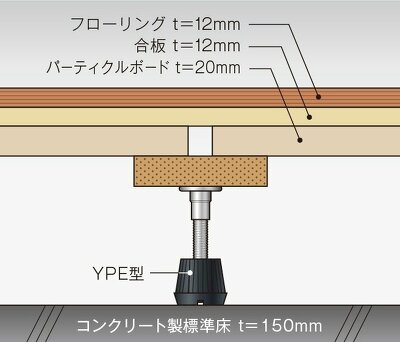

- 試験床板/RC製標準床厚150mm
- 試験体床高/142mm
| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | 10.0 | 12.1 | 26.7 | 36.3 | 46.7 | 52.4 |
| 標準重量衝撃源［dB］ | 7.3 | 3.0 | 14.6 | 16.3 | 19.3 | 21.0 |
㎡当たりの自重(重量)約23.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。
