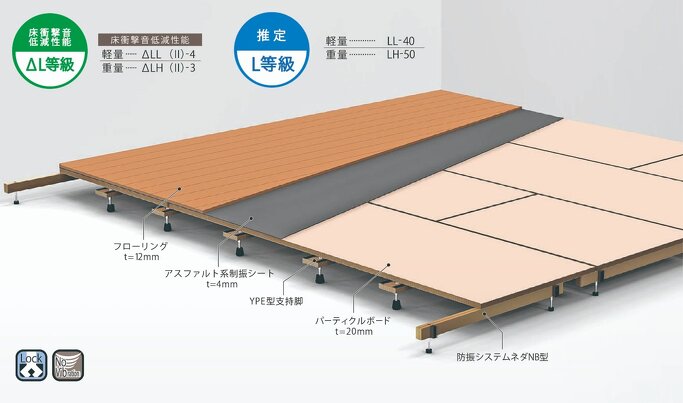

［制振材型］アスファルト系制振シートを組合わせたタイプ YPE-S4タイプ
ΔL等級
床衝撃音低減性能
【軽量】ΔLL（Ⅱ）-4
【重量】ΔLH（Ⅱ）-3
試験内容
- 試験機関/(財)建材試験センター
- 試験番号/第10A1775号

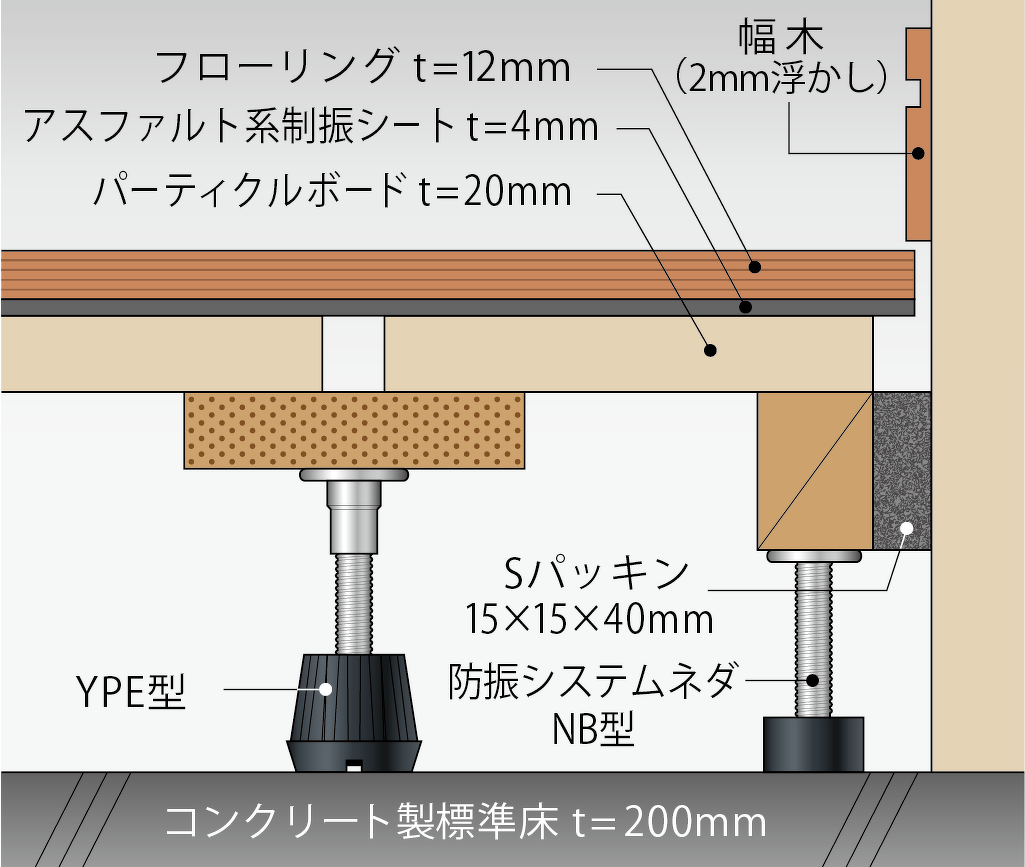

- 試験床板/RC製標準床厚200mm
- 試験体床高/130mm

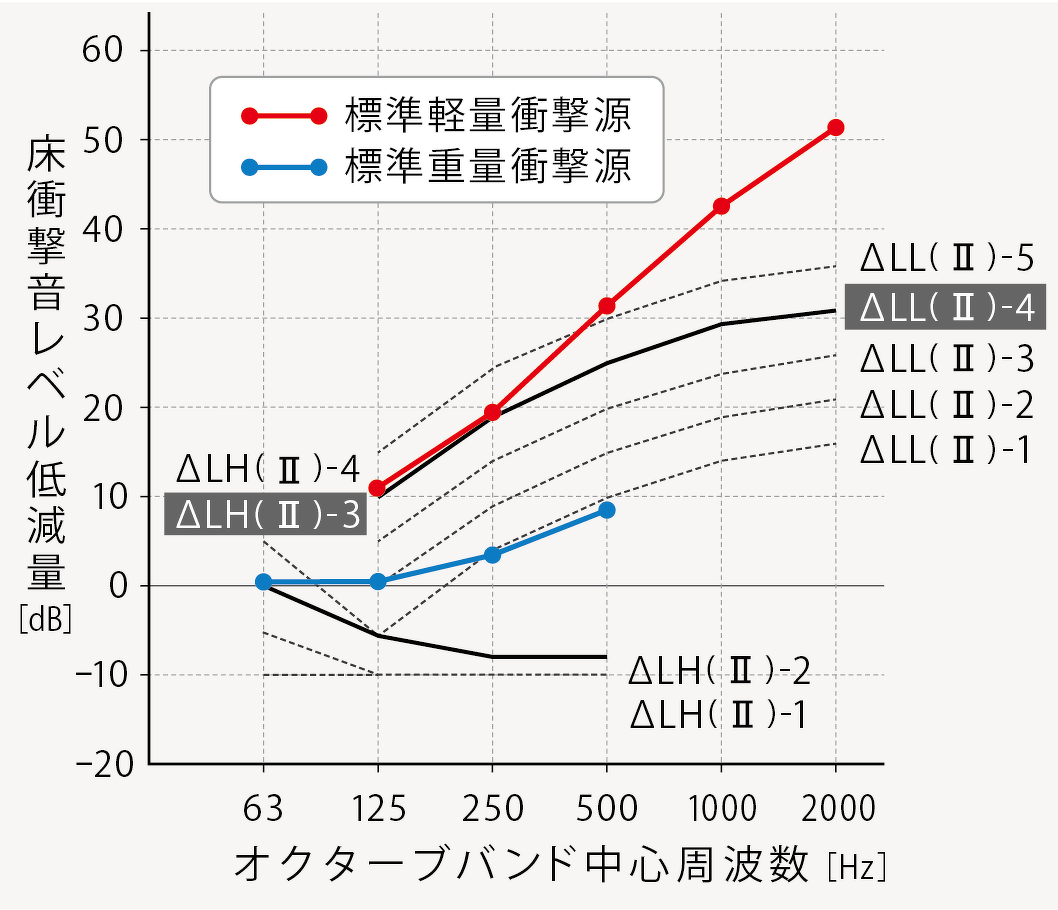

| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | - | 10.9 | 19.3 | 31.3 | 42.6 | 51.4 |
| 標準重量衝撃源［dB］ | 0.3 | 0.4 | 3.7 | 8.6 | - | - |
局部集中荷重（荷重100kg)
【床中央部】変位/2.7〜2.9mm
【床端部】変位/1.6mm
㎡当たりの自重(重量)約25.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。
L等級
【軽量】LL-40
【重量】LH-50
試験内容
- 試験機関/(財)建材試験センター
- 試験番号/第09A0596号

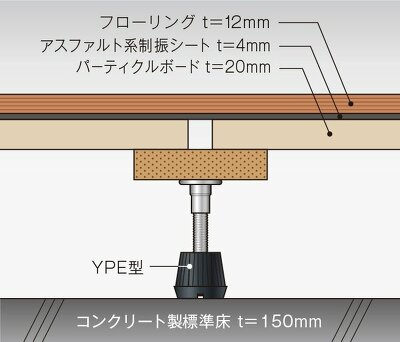

- 試験床板/RC製標準床厚150mm
- 試験体床高/130mm

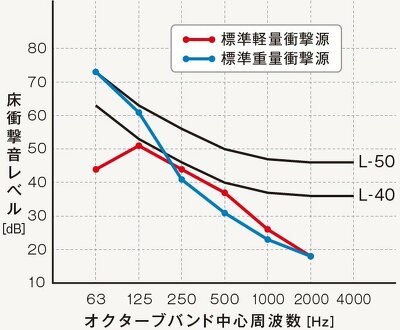

| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | 15.6 | 16.1 | 23.6 | 33.2 | 45.1 | 54.3 |
| 標準重量衝撃源［dB］ | 1.7 | 4.7 | 17.1 | 16.1 | 14.3 | 17.5 |
㎡当たりの自重(重量)約25.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。
