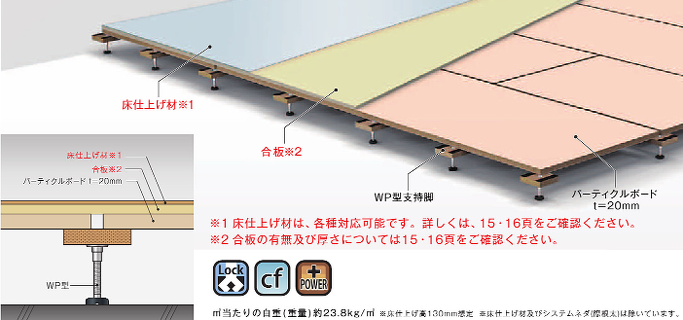

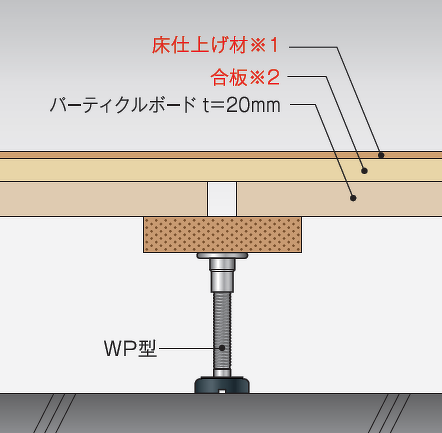

沈み込みの少ない硬質ゴムにより高い剛性を確保 WP-Bタイプ
製品ベネフィット
㎡当たりの自重(重量)約23.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及びシステムネダ(際根太)は除いています。
店舗に求められる床下地
- 施工が早く工期短縮に繋がる床下地
- 退去時の原状回復がしやすい床下地
- 色々な床仕上げ材が施工できる床下地
- 重設備機器やショーケースの荷重に耐えられる床下地･･･など
医療施設・福祉施設に求められる床下地
- 転んでも大事に至らない安全な床
- 福祉施設は住宅に近い床
- 歩行性・走行性・平滑性
- 医療機器などに耐えられる荷重性の高い床
- 働く人の足腰の負担を減らす床
- 施工性･･･など
荷重試験結果

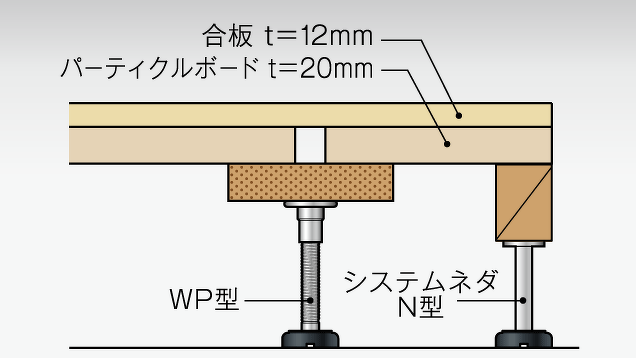

試験体図
試験体
局部曲げ試験（床仕上げ高232mm、加圧板Φ80mmにより荷重）
| 試験体 加力位置 | 変位（mm） | |||||
|---|---|---|---|---|---|---|
| 980.7N (100㎏f) | 除荷直後 | 3922.7N (400㎏f) | 除荷直後 | 除荷5分後 | ||
| No. 1 | 床中央部 | 0.6 | 0.1 | 2.3 | 0.2 | 0.0 |
| No. 2 | 0.2 | 0.1 | 0.8 | 0.1 | 0.1 | |
| No. 3 | 1.2 | 0.1 | 4.7 | 0.4 | 0.3 | |
| No. 4 | 1.1 | 0.1 | 4.7 | 0.4 | 0.2 | |
| No. 9 | 床端部（N2型） | 1.6 | 0.2 | 5.2 | 0.5 | 0.4 |
| No.10 | 1.5 | 0.2 | 4.0 | 0.4 | 0.2 | |
| No.11 | 1.2 | 0.1 | 3.2 | 0.3 | 0.2 | |
| No.12 | 2.0 | 0.3 | 6.0 | 0.8 | 0.6 | |
| No.13 | 1.3 | 0.2 | 5.0 | 0.5 | 0.4 | |
| No.14 | 1.1 | 0.2 | 3.5 | 0.3 | 0.2 | |
| No.15 | 0.8 | 0.2 | 2.7 | 0.3 | 0.2 | |
| No.16 | 1.3 | 0.2 | 4.9 | 0.6 | 0.4 | |
| No.17 | 床端部（N3型） | 1.4 | 0.3 | 5.5 | 0.6 | 0.4 |
| No.18 | 1.6 | 0.3 | 4.4 | 0.5 | 0.3 | |
| No.19 | 1.3 | 0.2 | 3.6 | 0.4 | 0.3 | |
| No.20 | 1.3 | 0.2 | 3.6 | 0.4 | 0.3 | |
| No.21 | 1.8 | 0.2 | 5.8 | 0.6 | 0.4 | |
| No.22 | 1.6 | 0.1 | 4.2 | 0.3 | 0.1 | |
| No.23 | 1.5 | 0.2 | 3.5 | 0.3 | 0.2 | |
| No.24 | 0.9 | 0.2 | 3.0 | 0.4 | 0.2 | |
＊状況：各測定位置とも、980.7N(100kgf)及び3922.7N(400kgf)時に試験体に異常は認められませんでした。
＊備考：
・変位測定位置は、各加力点近傍の合板面とします。
・No.1～4の加力点近傍の測定は、φ80mmの加圧板の中心を交点として直交する2方向を定め、交点から140mm離れた軸上の4点で実施し、測定結果は4点の平均値で示します。
・No.9～24の加力点近傍の測定は、φ80mmの加圧板の中心を交点として、加圧板の上にプレートを設置し、交点から100mm離れたプレート上の2点で実施しています。測定結果は2点の平均値で示します。
積載荷重試験（床仕上げ高232mm、面積1㎡に均一に荷重）
| 試験体 測定位置 | 変位（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 1961.3
N/㎡ (200㎏f/㎡) | 1961.3
N/㎡ (200㎏f/㎡) 5分後 | 除荷 直後 | 除荷 5分後 | 3922.7
N/㎡ 400㎏f/㎡) | 3922.7
N/㎡ (400㎏f/㎡) 5分後 | 除荷 直後 | 除荷 5分後 | |
| No.5 | 0.3 | 0.3 | 0.0 | 0.0 | 0.6 | 0.7 | 0.1 | 0.1 |
| No.6 | 0.2 | 0.2 | 0.1 | 0.0 | 0.4 | 0.4 | 0.2 | 0.1 |
| No.7 | 0.7 | 0.8 | 0.1 | 0.1 | 1.4 | 1.5 | 0.2 | 0.1 |
| No.8 | 0.8 | 0.8 | 0.1 | 0.1 | 1.5 | 1.6 | 0.2 | 0.1 |
＊状況：各測定位置とも、1961.3N/㎡(200kgf/㎡)及び3922.7 N/㎡(400kgf/㎡) 時に試験体に異常は認められませんでした。
