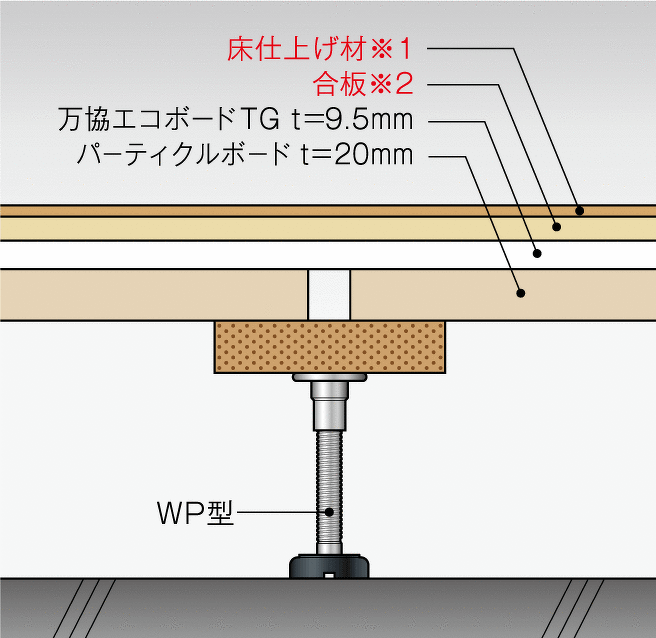

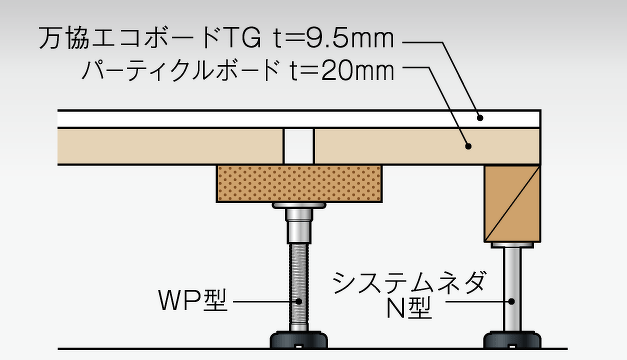

沈み込みの少ない硬質ゴムにより高い剛性を確保 WP-TGタイプ

製品ベネフィット

集合住宅

店舗・医療・福祉・公共施設

戸建住宅

文教・軽運動施設

体育館

オフィス

ウッドデッキ

着脱式支持脚

遮音性能を持つ居住空間にしたい

天井高を確保したい

仕上げ材の破損しにくくしたい

解体せずに補強をしたい

往来が多いフロアーの床上げをしたい

デッキフロアー用支持脚がほしい

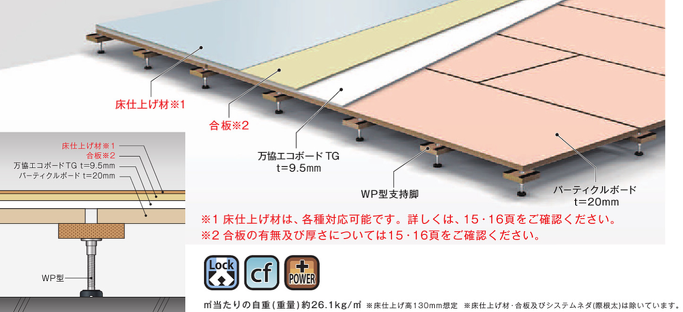

㎡当たりの自重(重量)約23.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及びシステムネダ(際根太)は除く

店舗に求められる床下地

施工が早く工期短縮に繋がる床下地
退去時の原状回復がしやすい床下地
色々な床仕上げ材が施工できる床下地
重設備機器やショーケースの荷重に耐えられる床下地･･･など

医療施設・福祉施設に求められる床下地

転んでも大事に至らない安全な床
福祉施設は住宅に近い床
歩行性・走行性・平滑性
医療機器などに耐えられる荷重性の高い床
働く人の足腰の負担を減らす床
施工性･･･など

荷重試験結果

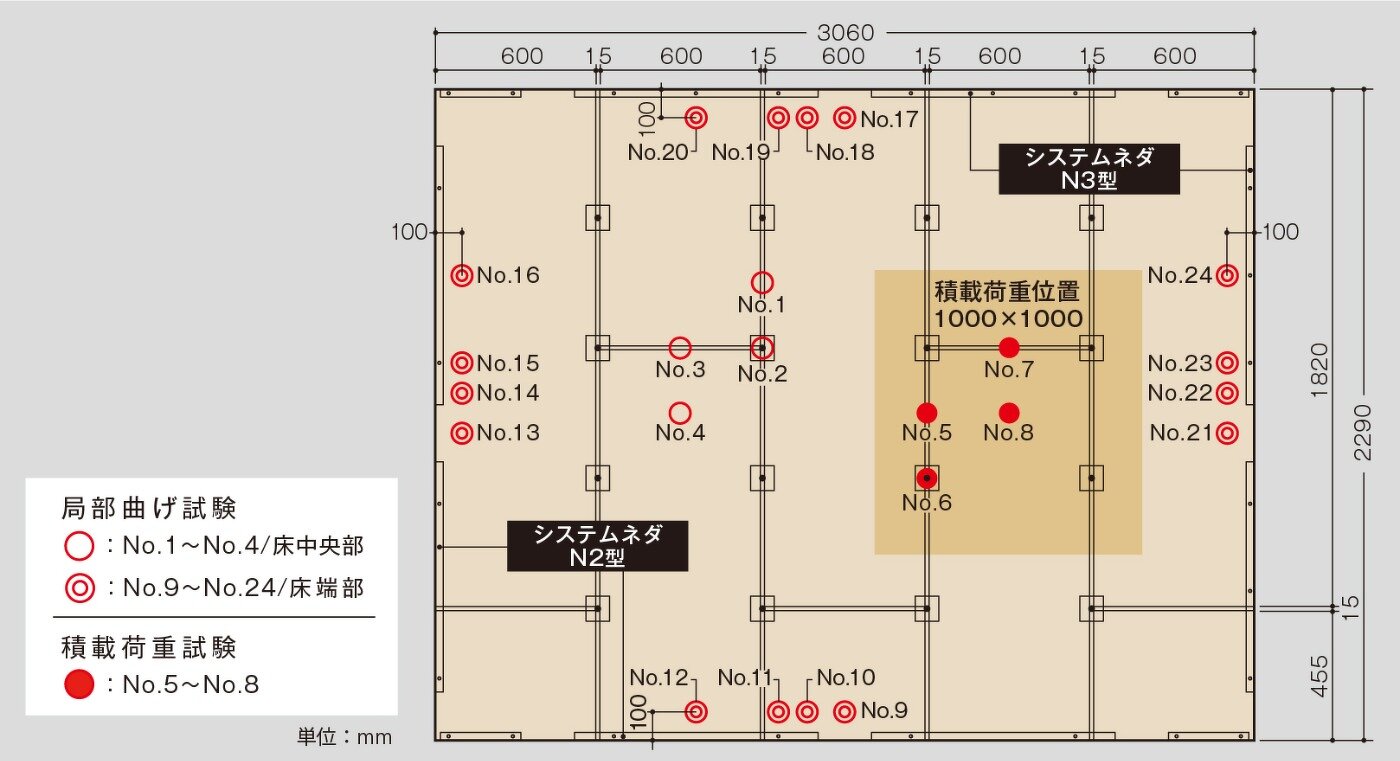

試験体図

試験体

局部曲げ試験（床仕上げ高229.5mm、加圧板Φ80mmにより荷重）

試験体加力位置		変位（mm）
試験体加力位置		980.7N (100㎏f)	除荷直後	3922.7N (400㎏f)	除荷直後	除荷5分後
No. 1	床中央部	0.6	0.1	2.3	0.2	0.2
No. 2		0.2	0.0	0.8	0.2	0.2
No. 3		1.4	0.1	5.5	0.4	0.3
No. 4		1.4	0.1	5.3	0.3	0.2
No. 9	床端部（N2型）	1.5	0.2	5.5	0.7	0.5
No.10		1.2	0.1	4.0	0.5	0.3
No.11		1.1	0.3	3.1	0.6	0.5
No.12		1.9	0.3	6.1	0.8	0.6
No.13		1.2	0.2	4.8	0.7	0.5
No.14		1.0	0.2	3.4	0.4	0.3
No.15		0.9	0.1	2.6	0.3	0.2
No.16		1.4	0.3	5.0	0.7	0.5
No.17	床端部（N3型）	1.4	0.2	5.2	0.6	0.4
No.18		1.2	0.1	3.9	0.4	0.2
No.19		1.0	0.2	3.0	0.3	0.2
No.20		0.8	0.2	2.8	0.4	0.3
No.21		1.5	0.2	5.7	0.8	0.5
No.22		1.3	0.2	4.2	0.5	0.3
No.23		1.2	0.2	3.2	0.5	0.3
No.24		1.0	0.2	3.1	0.5	0.4

＊状況：各測定位置とも、980.7N(100kgf)及び3922.7N(400kgf)時に試験体に異常は認められなかった。
＊備考：

・変位測定位置は、各加力点近傍の万協エコボードTG面とする。
・No.1～4の加力点近傍の測定は、φ80mmの加圧板の中心を交点として直交する2方向を定め、交点から140mm離れた軸上の4点で実施。測定結果は4点の平均値で示す。
・No.9～24の加力点近傍の測定は、φ80mmの加圧板の中心を交点として、加圧板の上にプレートを設置し、交点から100mm離れたプレート上の2点で実施。測定結果は2点の平均値で示す。

積載荷重試験（床仕上げ高229.5mm、面積1㎡に均一に荷重）

試験体測定位置	変位（mm）
試験体測定位置	1961.3 N/㎡ (200㎏f/㎡)	1961.3 N/㎡ (200㎏f/㎡) 5分後	除荷直後	除荷 5分後	3922.7 N/㎡ 400㎏f/㎡)	3922.7 N/㎡ (400㎏f/㎡) 5分後	除荷直後	除荷 5分後
No.5	0.3	0.3	0.1	0.1	0.7	0.8	0.2	0.1
No.6	0.3	0.3	0.1	0.0	0.6	0.6	0.2	0.1
No.7	0.6	0.6	0.1	0.1	1.3	1.4	0.2	0.1
No.8	0.7	0.7	0.1	0.1	1.5	1.6	0.2	0.1

＊状況：各測定位置とも、1961.3N/㎡(200kgf/㎡)及び3922.7 N/㎡(400kgf/㎡) 時に試験体に異常は認められなかった。
