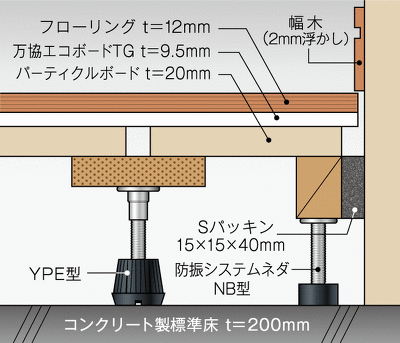

［制振材型］万協エコボードTGの組合せにより、高い面剛性と高い遮音性を両立させたタイプ YPE-TGタイプ
製品ベネフィット
集合住宅
店舗・医療・福祉・公共施設
戸建住宅
文教・軽運動施設
体育館
オフィス
ウッドデッキ
着脱式支持脚
遮音性能を持つ居住空間にしたい
天井高を確保したい
仕上げ材の破損しにくくしたい
解体せずに補強をしたい
往来が多いフロアーの床上げをしたい
デッキフロアー用支持脚がほしい
試験内容
- 試験機関/(財)建材試験センター
- 試験番号/第10A1774号
- 試験床版/RC製標準床厚200mm
- 試験体床高/130mm

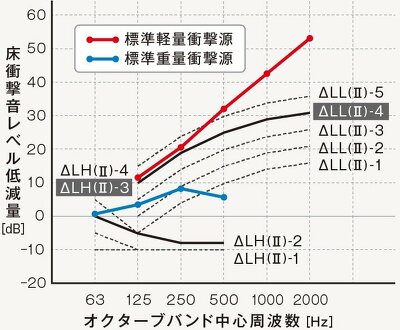

| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | - | 11.6 | 20.6 | 32.2 | 42.8 | 53.4 |
| 標準重量衝撃源［dB］ | 0.7 | 3.5 | 8.3 | 5.7 | - | - |
局部集中荷重（荷重100kg)
【床中央部】変位/2.3〜2.7mm
【床端部】変位/1.4mm
㎡当たりの自重(重量)約26.1kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除く
