［標準型］ベーシックタイプ YPEタイプ
製品ベネフィット
集合住宅
店舗・医療・福祉・公共施設
戸建住宅
文教・軽運動施設
体育館
オフィス
ウッドデッキ
着脱式支持脚
遮音性能を持つ居住空間にしたい
天井高を確保したい
仕上げ材の破損しにくくしたい
解体せずに補強をしたい
往来が多いフロアーの床上げをしたい
デッキフロアー用支持脚がほしい
ΔL等級
床衝撃音低減性能
【軽量】ΔLL（Ⅱ）-3
【重量】ΔLH（Ⅱ）-2
試験内容
- 試験機関/(財)建材試験センター
- 試験番号/第08A4011号

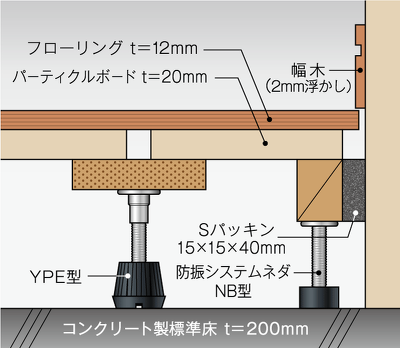

- 試験床版/RC製標準床厚200mm
- 試験体床高/130mm

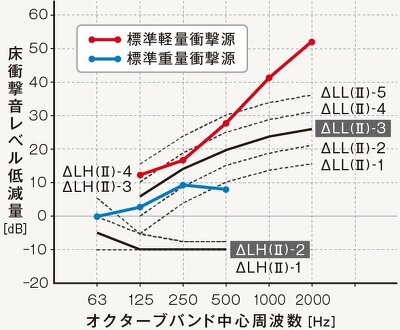

| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | - | 11.6 | 16.9 | 27.5 | 40.7 | 51.7 |
| 標準重量衝撃源［dB］ | −0.3 | 2.3 | 9.6 | 8.4 | - | - |
局部集中荷重（荷重100kg)
【床中央部】変位/2.3〜2.7mm
【床端部】変位/1.9mm
㎡当たりの自重(重量)約16.6kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除く
L等級
【軽量】LL-40
【重量】LH-50
試験内容
- 試験機関/(財)建材試験センター
- 試験番号/第09A0598号

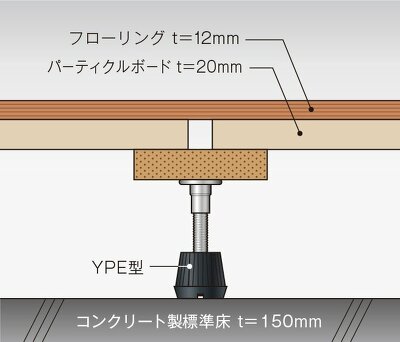

- 試験床版/RC製標準床厚150mm
- 試験体床高/130mm
| 床衝撃音レベル低減量 | ||||||
|---|---|---|---|---|---|---|
| 中心周波数［Hz］ | 63 | 125 | 250 | 500 | 1000 | 2000 |
| 標準軽量衝撃源［dB］ | 14.8 | 15.4 | 22.3 | 31.6 | 43.2 | 53.7 |
| 標準重量衝撃源［dB］ | 1.3 | 4.2 | 13.6 | 12.6 | 13.1 | 16.0 |
㎡当たりの自重(重量)約16.6kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除く
