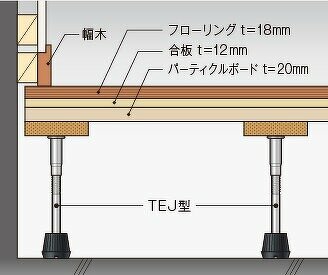

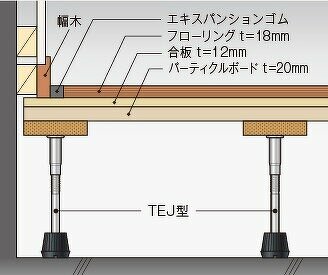

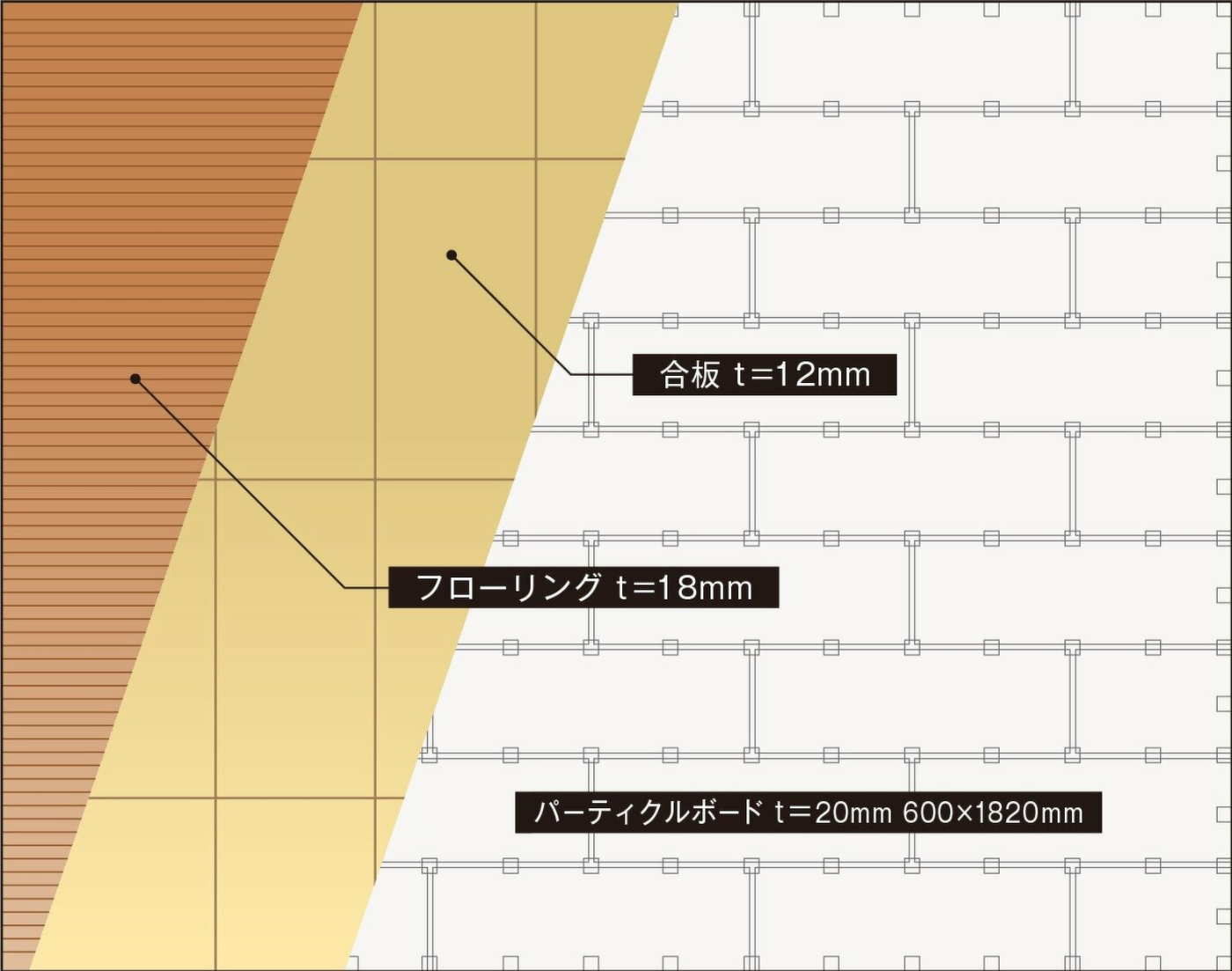

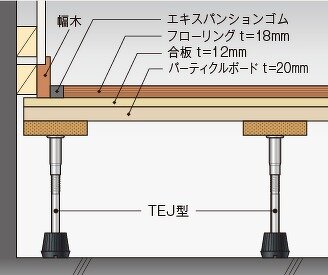

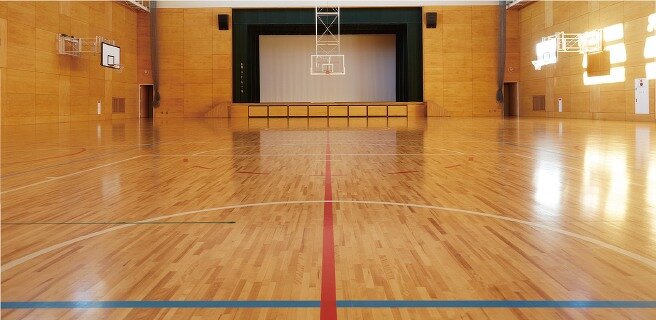

JIS認定品(一般体育館用) TEJタイプ（一般体育館用）
万協フロアーシステム「TEJタイプ」はJIS A 6519に規定されている厳しい基準をクリアしています。

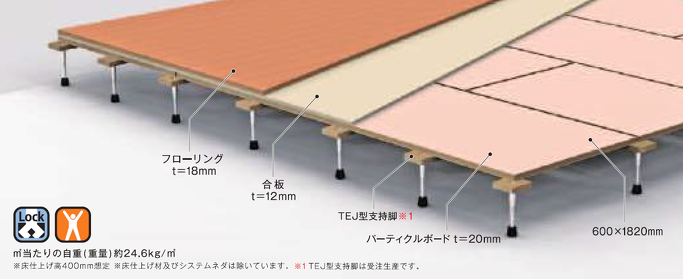

㎡当たりの自重(重量)約24.6kg/㎡
※床仕上げ高400mm想定
※床仕上げ材及びシステムネダは除く
※MF型支持脚は台座表面に粘着テープが付いておりません。
付属品の紹介

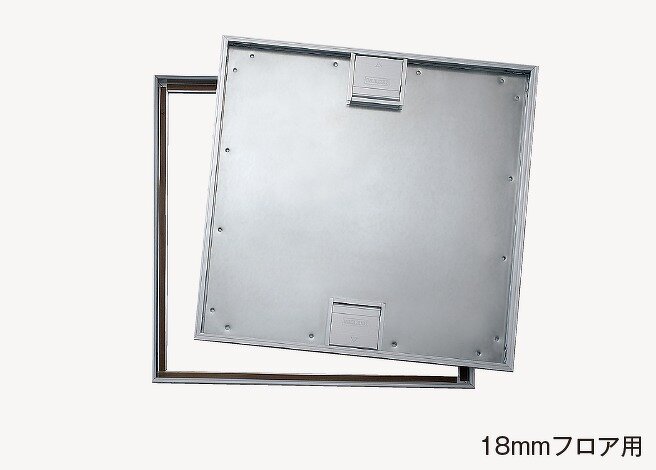

DIKP2型（アルミシルバー）
【強度と用途】適用荷重：屋内歩行用3.5kN/m²
| 呼 称 | 規格寸法（㎜） | 付属部品（個） | 設計 価格（円） | |||
|---|---|---|---|---|---|---|
| W1 | W2 | W3 | スペーサー | 取付ネジ | ||
| DIKP2460 | 420 | 460 | 450 | 8 | 8 | ¥19,800 |
| DIKP2606 | 566 | 606 | 596 | 8 | 8 | ¥23,100 |
- 点検口を取り付けるサポートは必要ありません。根太に直接取付けられます。
- 27・30・33mmの床材に最適です。
- フローリングボードまたは大型積層材に使用できるように設計されています。
- 底板とフロア材を接着剤で接着した後にビス止めしてください。
- ステンレス製、錠付も制作できます。

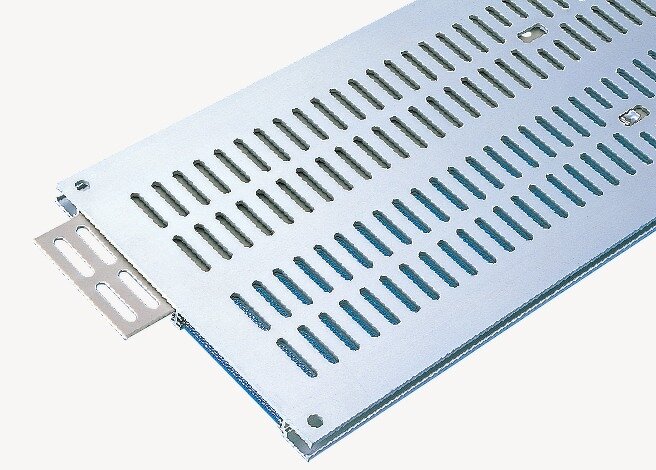

B5型（アルミシルバー）
【強度】適用荷重：屋内歩行用3.5kN/m²
【特長】防虫網付、換気調整板付
| 呼 称 | 定尺（㎜） | 設計価格（円） | |
|---|---|---|---|
| 防虫網および 換気調整板付 |
B5ND600 | 600 | ¥10,600 |
| B5ND1000 | 1000 | ¥16,000 |
- 下張り材の厚さに関係なく、床仕上げ材の厚さが15mmおよび18mmに対応できます。

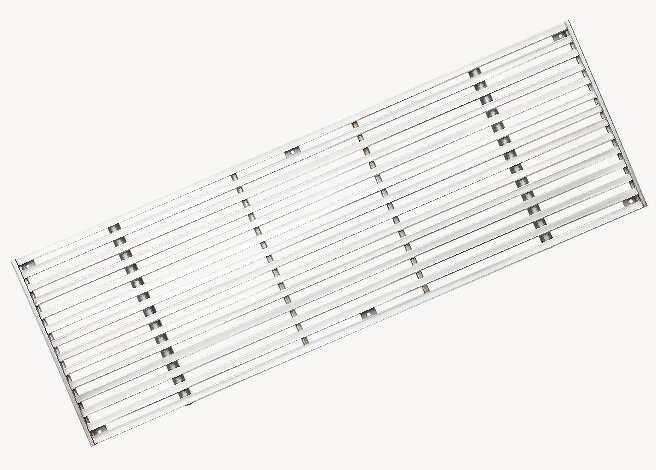

VSL型（ステンレス製グレーチングタイプ）
【強度】適用荷重：屋内歩行用3.5kN/m²
| 規格寸法 | 付属部品（個） | 設計 価格（円） |
||||||
|---|---|---|---|---|---|---|---|---|
| 蓋幅 W3 |
定尺 （㎜） |
ピッチ | クロス バー |
1枚 質量 （kg) |
換気 面積 （cm²/台) |
スペーサー | 取付 ネジ |
|
| 200 | 500 | 15 | 3本 | 1.8 | 339 | 4 | 4 | ¥12,700 |
| 900 | 6本 | 3.2 | 615 | 6 | 6 | ¥18,900 | ||
- 取付けがタッピングねじの使用で簡単にできます。
