安全性と遮音性を併せ持った床下地タイプ 文教(YPE-B)タイプ
㎡当たりの自重(重量)約23.8kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。
荷重試験結果

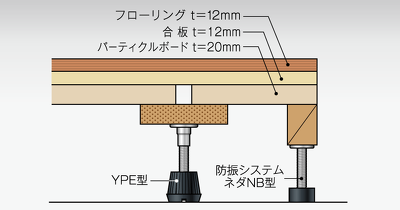

試験体図
試験体
局部曲げ試験（床仕上げ高142mm、加圧板Φ80mmにより荷重）
| 試験体加力位置 | 変位（mm） | |||||
|---|---|---|---|---|---|---|
| 980.7N (100㎏f) | 除荷直後 | 3922.7N (400㎏f) | 除荷直後 | 除荷5分後 | ||
| No. 1 | 床中央部 | 1.9 | 0.9 | 7.9 | 0.7 | 0.4 |
| No. 2 | 1.9 | 0.2 | 8.4 | 0.5 | 0.2 | |
| No. 3 | 2.2 | 0.2 | 10.5 | 0.8 | 0.4 | |
| No. 4 | 1.9 | 0.2 | 9.7 | 0.7 | 0.3 | |
| No. 9 | 床端部（NB2型） | 3.0 | 0.5 | 8.8 | 1.1 | 0.8 |
| No.10 | 2.7 | 0.3 | 7.6 | 0.7 | 0.3 | |
| No.11 | 2.6 | 0.2 | 6.9 | 0.6 | 0.3 | |
| No.12 | 2.8 | 0.4 | 8.6 | 1.1 | 0.7 | |
| No.13 | 2.0 | 0.3 | 7.6 | 0.7 | 0.5 | |
| No.14 | 2.0 | 0.2 | 6.2 | 0.4 | 0.2 | |
| No.15 | 1.9 | 0.2 | 5.3 | 0.4 | 0.2 | |
| No.16 | 2.5 | 0.3 | 9.4 | 0.8 | 0.5 | |
| No.17 | 床端部（NB3型） | 2.3 | 0.3 | 8.0 | 0.7 | 0.5 |
| No.18 | 2.1 | 0.2 | 6.9 | 0.5 | 0.3 | |
| No.19 | 1.8 | 0.2 | 6.1 | 0.5 | 0.2 | |
| No.20 | 1.3 | 0.2 | 5.1 | 0.5 | 0.3 | |
| No.21 | 2.4 | 0.2 | 8.8 | 0.8 | 0.5 | |
| No.22 | 2.2 | 0.2 | 6.9 | 0.6 | 0.3 | |
| No.23 | 1.9 | 0.2 | 5.6 | 0.4 | 0.2 | |
| No.24 | 1.7 | 0.3 | 5.5 | 0.6 | 0.4 | |
＊状況：各測定位置とも、980.7N(100kgf)及び3922.7N(400kgf)時に試験体に異常は認められませんでした。
＊備考：
・変位測定位置は、各加力点近傍の床仕上げ面とします。
・No.1～4の加力点近傍の測定は、φ80mmの加圧板の中心を交点として直交する2方向を定め、交点から140mm離れた軸上の4点で実施し、測定結果は4点の平均値で示します。
・No.9～24の加力点近傍の測定は、φ80mmの加圧板の中心を交点として、加圧板の上にプレートを設置し、交点から100mm離れたプレート上の2点で実施しています。測定結果は2点の平均値で示します。
積載荷重試験（床仕上げ高142mm、面積1㎡に均一に荷重)
| 試験体 測定位置 | 変位（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 1961.3
N/㎡ (200㎏f/㎡) | 1961.3
N/㎡ (200㎏f/㎡) 5分後 | 除荷 直後 | 除荷 5分後 | 3922.7
N/㎡ (400㎏f/㎡) | 3922.7
N/㎡ (400㎏f/㎡) 5分後 | 除荷 直後 | 除荷 5分後 | |
| No.5 | 2.2 | 2.2 | 0.3 | 0.1 | 4.6 | 4.7 | 0.5 | 0.3 |
| No.6 | 2.0 | 2.0 | 0.3 | 0.1 | 4.1 | 4.2 | 0.4 | 0.2 |
| No.7 | 2.1 | 2.1 | 0.3 | 0.1 | 4.7 | 4.8 | 0.5 | 0.2 |
| No.8 | 2.3 | 2.4 | 0.4 | 0.1 | 5.1 | 5.2 | 0.6 | 0.3 |
＊状況：各測定位置とも、1961.3N/㎡(200kgf/㎡)及び3922.7 N/㎡(400kgf/㎡)時に試験体に異常は認められませんでした。
