性能詳細

---

---

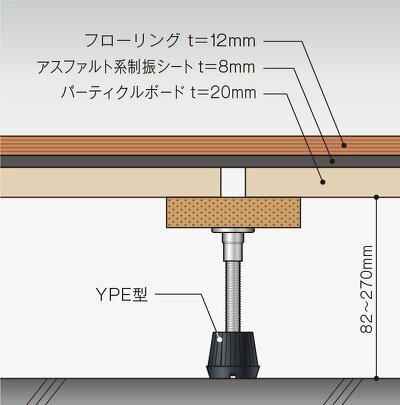

基本断面図

---

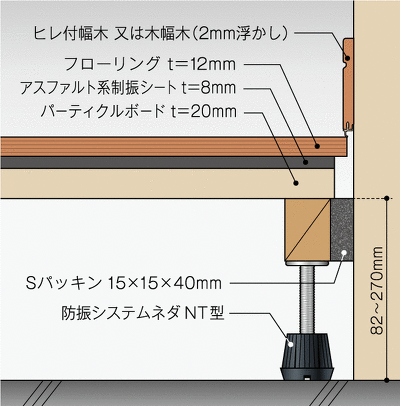

(注1)床衝撃音低減性能表示(ΔL等級)と特別評価方法認定表記とは異なります(試験方法・条件など)。  (注2)床暖仕様の合板は9mmですが、9mm以上のものに変更可能です。(注3)端部の幅木は、ヒレ付幅木又は木幅木(2mm浮かし)です。   (注4)フローリングは、JAS複合フローリング(旧1種又は3種)の仕様が可能です。(注5)アスファルト系制振シート(1枚)の寸法は、500mm×1000mm×8mmです。(比重2.5)

---

フローリング以外の仕上げ材の仕様

---

重量床衝撃音

1. JIS L 4404に規定する織じゅうたん及びこれと同等のもの
2. JIS L 4405に規定するタフデットカーペット及びこれと同等のもの
3. JIS A 5902に規定する畳及びこれと同等のもの
4. JIS A 5914に規定する建材畳及びこれと同等のもの
5. JIS A 5705に規定するビニル系床材及びこれと同等のもの
6. (1)〜(5)までに掲げるもののほかに、JIS A 1440-2の6.2においてカテゴリーⅠに該当するもの
7. 断面構成が一様で、床仕上げ材の合計の長さ(床暖パネルを除く)が16mm以下である木質系フローリング材

軽量床衝撃音

1）評価方法基準 第5の8-2(3)イ④の表の(い)項に掲げるもののうち、「床仕上げ構造区分1」から「床仕上げ構造区分3」のいずれかに該当するもの。なお、表中8-1(3)口②c(ⅱ)に掲げるものを織じゅうたん(JIS L 4404)に置き換えることができる。

2）JIS A 1440のカテゴリーⅠに該当する木質系フローリング材及び畳のうち、床構造の上に直接施工した場合に「床仕上げ構造区分1」から「床仕上げ構造区分3」のいずれかとなる旨の特別評価方法を取得したもの。

---

---

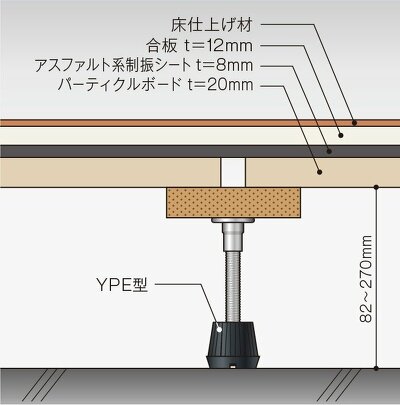

フローリング仕上げ以外の場合 合板厚12mmが必要になります。

---

㎡当たりの自重(重量)約36.7kg/㎡
※床仕上げ高130mm想定
※床仕上げ材及び防振システムネダ(際根太)は除いています。

---

ダウンロード

CADデータ

ダウンロードする
